Revision 0.1
OMAP4460 Pandaboard ES
System Reference Manual
September 29, 2011
DOC-21054
4.2
4.2.1
Pandaboard ES Power Rail Signal Access
TWL6030 SMPS Output Probe Points
The outputs of the seven Phoenix SMPS output supplies may be probed around the TWL6030 IC at U11
as shown in Figure 22 below.

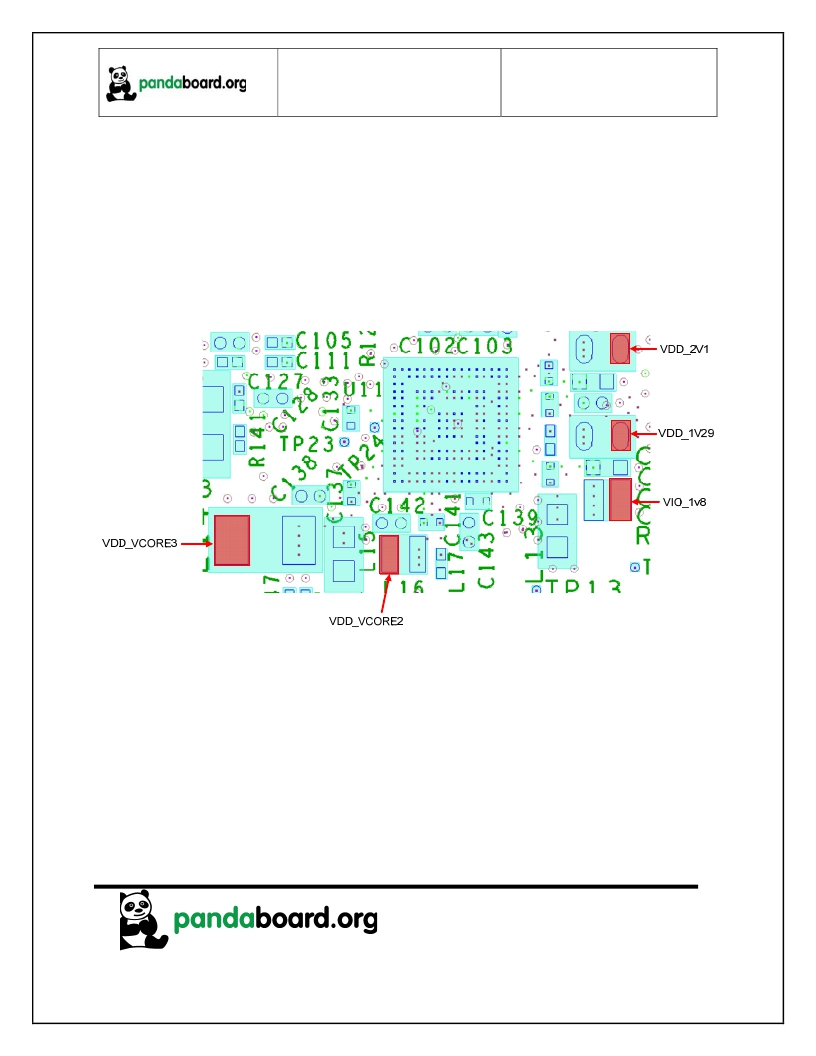

Figure 22 – TWL6030 SMPS Output Probe Points
4.2.2
VDD_CORE1 Output Probe Point
The output of the TPS62361 external supply used to power the VDD_MPU inputs of the OMAP4460
may be probed on the back side of the PCB at L23-1 as shown in Figure 23 below.
Page 63 of 82
